利达J-SA B-M-LD2000E(Ex)防爆型手动报警按钮

文章来自:利达消防设备 发布时间:2016-11-26 15:56

一、利达J-SA B-M-LD2000E(Ex)手动报警按钮介绍

J-SA B-M-LD2000Ex防爆型手动报警按钮采用特殊防爆技术。适用于石油、化工等行业,具有防爆要求的场所。可以通过LD4800E防爆编码接口与利达公司生产的LD128E系列火灾报警控制系统配合使用。满足GB3836.4-2000及--防爆标准(本安型)i b Ⅱ CT6。
利达防爆手报

二、
利达J-SA B-M-LD2000E(Ex)手动报警按钮功能

★  二总线、有极性,须配合LD4800E防爆编码接口使用
★  具有手动复位功能
★  备有一组无源常开接点输出
★  报警确认灯:红色

三、

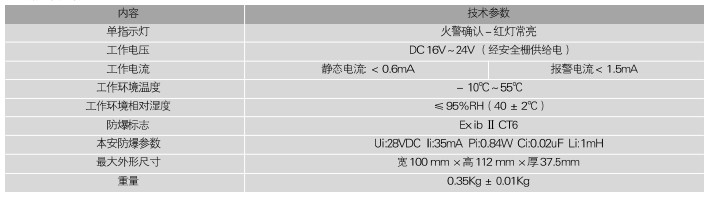

利达J-SA B-M-LD2000E(Ex)手动报警按钮主要技术指标

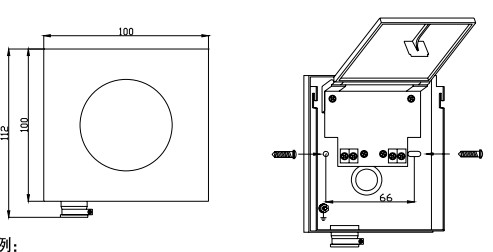

四、利达结构与安装尺寸图:(底盘贴膜为银色)

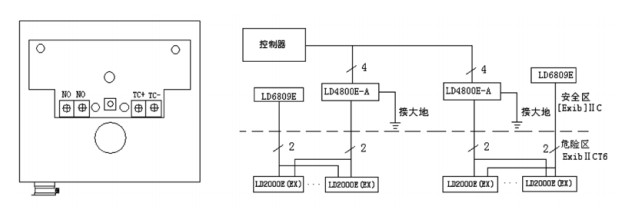

五、端子图与接线图示例


六、利达防爆手报安装步骤

★ 取底壳:LD2000Ex防爆手动报警按钮“底壳”和“按钮部分”两部分组成,从包装中取出后分开,取出底壳而将按钮部件暂时妥善保存于包装盒中。
★ 固定底座:将导线从底壳背面穿过圆孔,用合适的自攻螺钉把底座固定在墙面。
★ 接线:剪、剥导线后按上图接线图所示将各导线与相应端子正确连接。
★ 系统接线查验后,将“按钮部分”插到底座里,并按压使两部分扣紧合缝。


七、布线要求

★  导线:探测器回路二总线宜选用截面积≥1.0mm2的双色双绞铜芯线,穿金属管或阻燃管敷设,也可采用控制电缆,
如KVV—2×0.75。
连接导线的长度应以总导线电阻<70Ω为限,否则应增大导线的线径。
