利达LD4401E编码型红外光束探测器接口模块

文章来自:利达消防设备 发布时间:2016-11-26 16:25

一、利达LD4401E介绍

LD4401E编码型红外光束探测器接口模块采用特殊防潮技术和插拔式结构设计,工作稳定可靠,具有较强的抗干扰能力,与红外光束感烟探测器配套和我公司生产的E/EN系列火灾报警控制器配合使用。可以接收红外光束探测器的模拟电压输出信号。
二、
利达LD4401E功能

★  二总线,有极性。
★  采用电子编码,占一个地址点。
★ 可接收红外光束探测器模拟量电压输出信号。
★ 需与我公司专用红外光束探测器配合使用。

三、

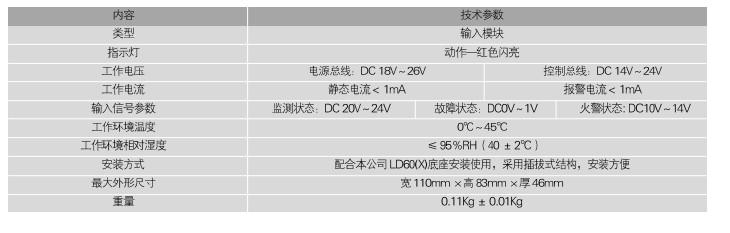

利达LD4401E主要技术指标

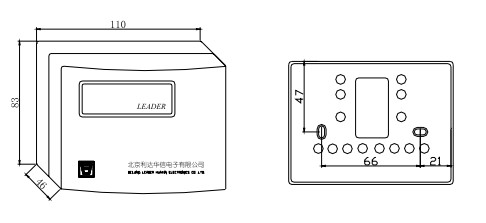

四、利达LD4401E结构与安装尺寸图

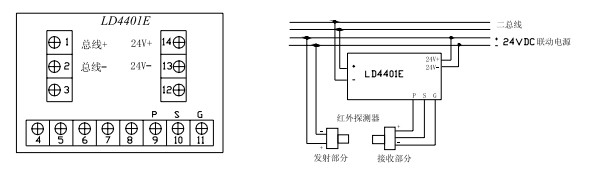

五、端子图与接线图示例


六、安装步骤

☆ 小模块通用底座LD60(X)包装袋内有一块金属连接板,如图4-1所示将其安装在预埋盒固定孔上。
☆ 底座上有两个长条孔,可用螺钉将底板固定在墙壁上。
☆ 将各导线由底部进出线孔穿入并与相应端子正确连接。
☆ 系统接线校验后,将接口合在底座上,并按压使两部分扣紧合缝。





七、布线要求:与LD4400E-1相同
